EMC在電子產品/設備已經成為可靠性的重要組成部分;將越來越被重視!特別對于我們的工業&消費類產品要求滿足其相應的認證和出口要求,對應的國家政策也在不斷完善;隨著電子產品/設備的供電系統都開始大量運用高頻開關電源并且也越來越高端化;因此對電源環境的要求就越來越高;EMC將是越來越重要!
電子產品/設備我們經常碰到的EMI的問題;我的講座及我的公眾號來進行深度剖析!
《開關電源:EMC的分析與設計》&《開關電源系統電磁兼容進級設計與優化!》我在課程中說到,如果對電子電路了解,懂得開關電源的基本原理;我的這個課程能保證電子設計師們都能解決90%的EMC問題了!課程我講實戰方法,理論在我的公眾號分析?。?/strong>
如果開關電源系統的產品沒有地線設計:例如塑料機殼產品-即浮地設計!針對開關電源系統-開關變壓器的EMI設計我推薦使用低共模噪聲的變壓器設計技術;對開關變壓器我推薦使用屏蔽繞組技術;

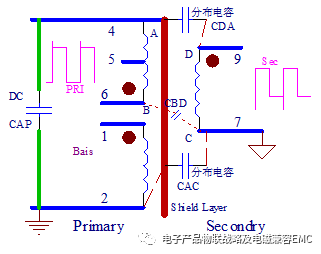

上圖為變壓器實施低噪聲的結構設計,變壓器的初次間以及繞組之間存在分布電容的影響;由于FLY變壓器進行輸出電壓變化時,其匝比就不會是1:1的對應關系;對于大部分輸出是降壓的設計;VP(初級的電壓)就會大于VS(次級的電壓)并且方向相反;就會出現初次級電荷不平衡的結構關系!我們可以通過增加屏蔽繞組的結構來實現電荷的抵消!即滿足VP*CAC=VS*CDA的等式近似成立?。?/p>
