電動汽車各種充電方式
電動汽車充電樁充電系統為電動汽車運行提供能量補給，電動汽車充電樁是電動汽車的重要基礎支撐系統，也是電動汽車商業化、產業化過程中的重要環節。隨著電動汽車產業的快速發展，充電技術成為制約行業發展關鍵因素之一，智能、快速的充電方式成為電動汽車充電技術發展的趨勢。

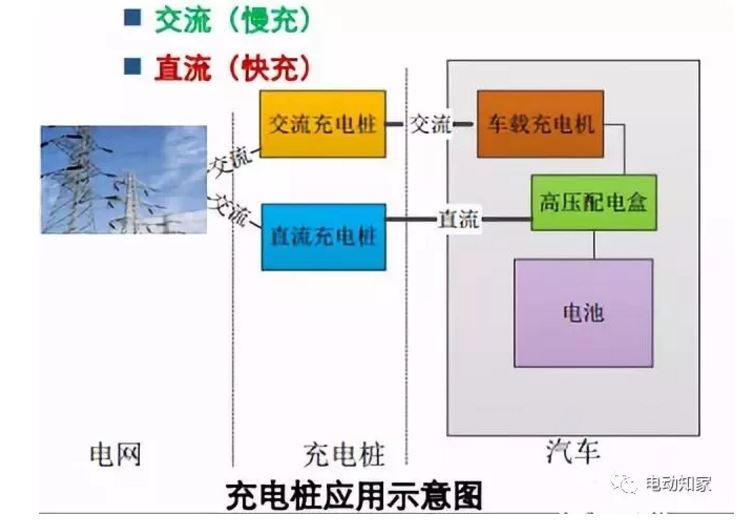

電動汽車充電樁裝置的分類有不同的方法?？傮w上可分為車載充電裝置和非車載充電裝置。根據對電動汽車蓄電池充電時的能量裝換的方式不同，充電裝置又可以分為接觸式和感應式。電動汽車根據充電方式不同分為慢充、快充、換電、無線充電、移動充電等方式。接下來電動知家小編帶你一起來認識下幾種充電方式，充電樁、充電站的組成和功能，讓大家對電動汽車充電及設備有個系統的了解。

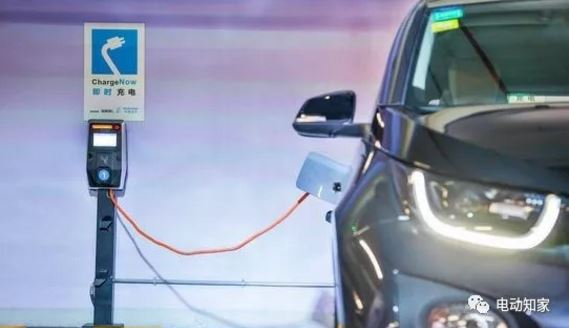

又稱常規充電，車載充電，即是采用隨車配備的便攜式充電設備進行充電，可使用家用電源或?qū)Ｓ玫某潆姌峨娫?。就是我們現在乘用車使用的方式：車載充電機和家用壁掛式充電樁。充電電流較小一般在16-32A左右，電流可直流或者兩相交流電和三相交流電，因此視電池組容量大小充電時間為5至8小時。
常規充電模式缺點非常明顯，充電時間較長，但其對充電的要求并不高，充電器和安裝成本較低;可充分利用電力低谷時段進行充電，降低充電成本;更為重要的優點是可對電池深度充電，提升電池充放電效率，延長電池壽命。因充電時間較長，可大大滿足白天運作，晚上休息的車輛。
即快速充電，又稱地面充電，顧名思義為能快速充滿電的充電方法，通過非車載充電機采用大電流給電池直接充電，使電池在短時間內可充至80%左右的電量，因此也稱為應急充電?？焖俪潆娔Ｊ降拇頌樘厮估?jí)充電站?？焖俪潆娔Ｊ降碾娏骱碗妷阂话阍?50～400A和200～750V，充電功率大于50kW。此種方式多為直流供電方式，地面的充電機功率大，輸出電流和電壓變化范圍寬。
快速充電的充電速度非常高，其充電時間接近內燃機注入燃油的時間?？墒瞧涑潆姺椒ㄊ遣捎妹}沖快速充電。脈沖快速充電的最大優點為充電時間大為縮短;且可增加適當電池容量，提高啟動性能。可是脈沖充電電流較大充電設備安裝要求和成本非常高。并且快速充電的電流電壓較高，短時間內對電池的沖擊較大，容易令電池的活性物質脫落和電池發熱，因此對電池保護散熱方面要求有所更高的要求，并不是每款車型都可快速充電。無論電池再完美，長期快速充電終究影響電池的使用壽命。
快速充電模式實質上為應急充電模式，其目的是短時間內給電動汽車充電?？傮w使用層面來說，并不建議常使用快速充電模式進行充電。而且快速充電模式僅部分車型支持。
又稱機械充電，除了常規的直接給車輛充電外，還可以采用更換動力電池的方式給電池充電。即在動力電池電量耗盡時，用充滿電的電池組更換電量過低的電池組。將電池組從車上更換下來的方式有：純手動形式、半自動形式和機械人更換三種模式。
更換電池集成了常規充電模式和快速充電模式的優點。更換電池的充電模式最大的限制是各大廠商需要統一電池規格，大小等標準，并且無法保證每塊電池組的性能一致，從而制約其發展。還有一個更為重要的原因是，該市場被國家電網所壟斷，沒有競爭對手，導致?lián)Q電池充電模式得不到應有的發展。
無線充電模式即無需通過電纜來傳遞能量，采用電磁感應、電場耦合、磁共振和無線電波等方式進行能量的傳遞。采用無線充電模式，首先需要在車上安裝車載感應充電機。車輛的受電部分與供電部分沒有機械鏈接，但需要受電體與供電體對接較為準確。
受制于技術成熟度和基礎設備的限制，電動知家認為無線充電技術暫時還無法大批量產應用。業內主流的無線充電技術主要采用電磁感應和磁共振方式傳遞電能，但磁共振方式充電效率更加高，而且電磁輻射強度更低，比手機通話時強度要小，更重要一點送電線圈與受電線圈無需非常對齊，這一點是電磁感應所不及的。
無線充電模式未來應用的前景無法估量，未來將能邊走邊充電，電能可能來自于路面鋪裝的供電系統，或者來自于汽車上接收的電磁波能量。
對電動汽車蓄電池而言，最理想的情況是汽車在路上巡航時充電，即所謂的移動式充電(MAC)。這樣，電動汽車用戶就沒有必要去尋找充電站、停放車輛并花費時間去充電了。MAC系統埋設在一段路面之下，即充電區，不需要額外的空間。
接觸式和感應式的MAC系統都可實施。對接觸式的MAC系統而言，需要在車體的底部裝一個接觸拱，通過與嵌在路面上的充電元件相接觸，接觸拱便可獲得瞬時高電流。當電動汽車巡航通過MAC區時，其充電過程為脈沖充電。對于感應式的MAC系統，車載式接觸拱由感應線圈所取代，嵌在路面上的充電元件由可產生強磁場的高電流繞組所取代。很明顯，由于機械損耗和接觸拱的安裝位置等因素的影響，接觸式的MAC對人們的吸引力不大。
品組裝區.jpg)
受益于新能源汽車應用的快速增長，我國新能源汽車充電設施行業將面臨巨大的發展空間?，F(xiàn)階段電動汽車充電設施各項關鍵技術已趨成熟，但每一種充電模式都有明顯短板，無論何種充電模式，最終的目的是讓車輛可以更高效去行駛更遠路程。若能解決充電模式的問題，電動車的發展便更上一個臺階。
